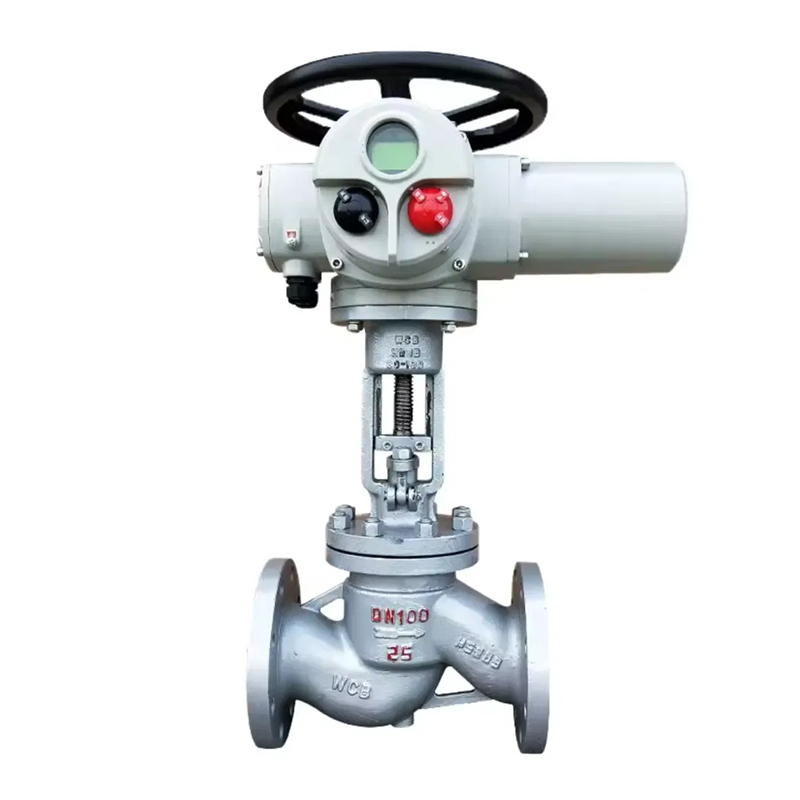

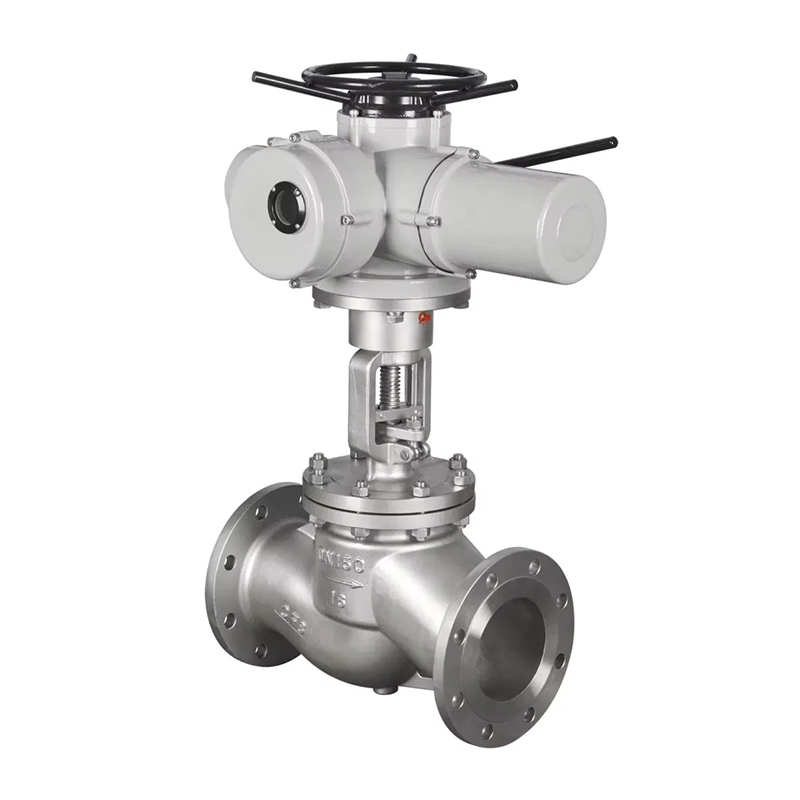

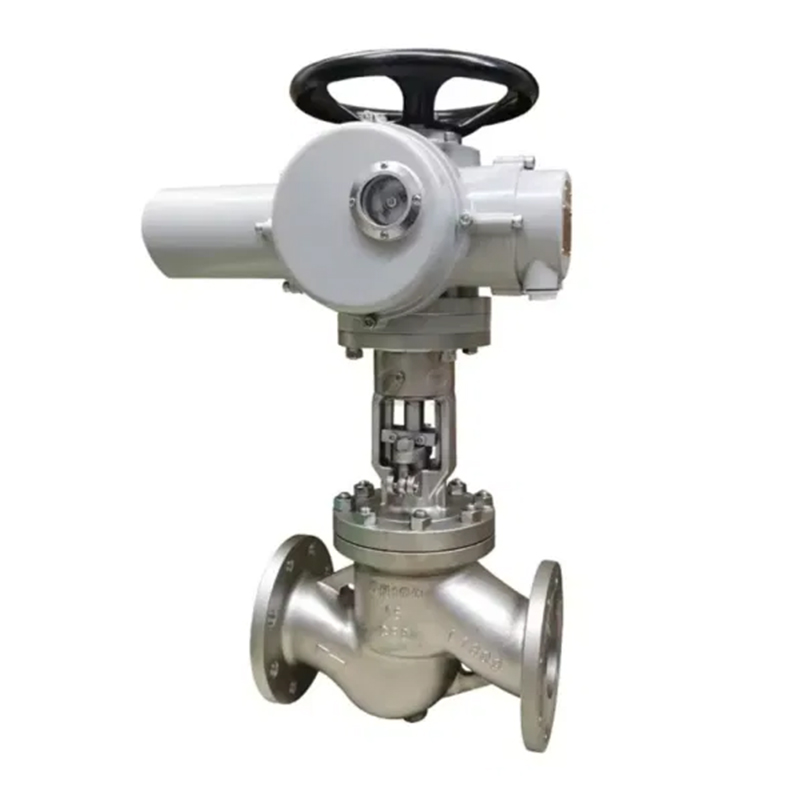

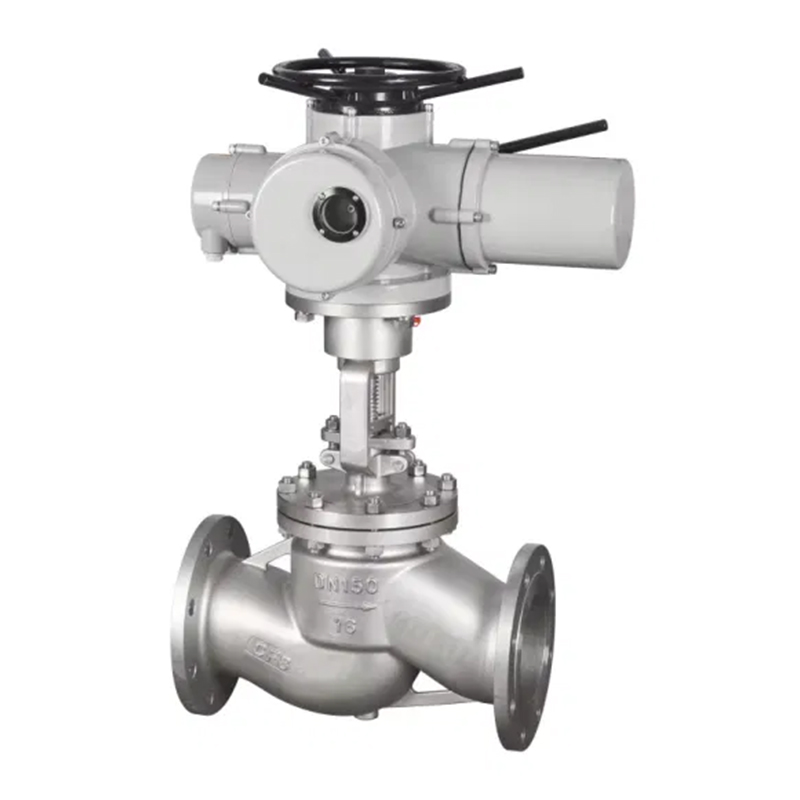

J941H Electric Globe Valves Pangkalahatang -ideya
Ang J941H Electric Stop Valve ay binubuo ng dalawang bahagi: Electric Actuator at Stop Valve. Kumpleto ang materyal na balbula ng balbula, at ang tagapuno at ang buong piraso ay maaaring makatwirang napili alinsunod sa aktwal na mga kondisyon ng pagtatrabaho o mga kinakailangan sa gumagamit. Maaari itong mailapat sa iba't ibang presyon, temperatura at daluyan na mga kondisyon. Ang balbula ay pangunahing ginagamit upang putulin, ipamahagi at baguhin ang direksyon ng daloy ng daluyan sa pipeline. Sa pangkalahatan hindi ito ginagamit para sa pagsasaayos dahil ang hindi balanseng puwersa ay masyadong malaki sa panahon ng pagsasaayos, na magiging sanhi ng matinding pagguho sa valve core. Ito ay angkop para sa supply ng tubig at kanal, petrochemical, metalurhiya at iba pang mga lugar na may mataas na presyon.
Ang balbula ng electric stop ay isang sapilitang balbula ng sealing, kaya kapag ang balbula ay sarado, ang presyon ay dapat mailapat sa valve disc upang pilitin ang ibabaw ng sealing na hindi tumagas. Kapag ang daluyan ay pumapasok sa balbula mula sa ilalim ng valve disc, ang paglaban na kailangang pagtagumpayan ng operating force ay ang alitan sa pagitan ng balbula ng balbula at ang tagapuno at ang tulak na nabuo ng presyon ng daluyan. Ang puwersa upang isara ang balbula ay mas malaki kaysa sa puwersa upang buksan ang balbula, kaya ang diameter ng balbula ng balbula ay dapat na malaki, kung hindi man ang balbula ng balbula ay yumuko.
Teknikal na parameter
Opsyonal na mga tampok ng electric actuator | Uri ng switch, uri ng integral, uri ng pag -regulate, intelihenteng uri |
Opsyonal na mga modelo ng electric actuator | Z Series, AK Series |
Boltahe | AC220V, AC380V |
Nominal diameter | DN10MM ~ DN300MM |
Nominal pressure | Pn1.0mpa ~ pn6.4mpa |
tamang temperatura | -30 ~ 550ºC |
Koneksyon | Flange |
Valve Body Material | Cast Steel, 304, 316, 316L |
Valve Plate Material | Cast Steel, 304, 316, 316L |
Valve seat lining | Ptfe, ppl, metal seal |
Naaangkop na media | Tubig, petrolyo, acid, viscous fluid, slurry medium, atbp. |

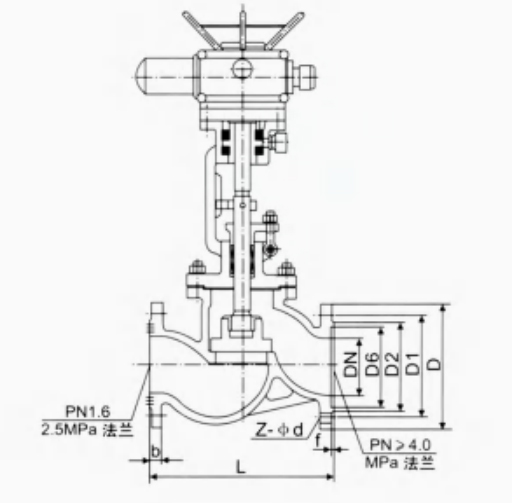

J941H Electric Globe Valves Laki at Mga Modelo
PN (MPA) | DN (mm) | L | D | D1 | D2 | b | f | Z-φD |
1.6 | 10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-φ18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-φ18 | |
50 | 230 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | |
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-φ18 | |
125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-φ18 | |
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | |
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-φ23 | |
300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-φ23 | |
2.5 | 10 | 130 | 90 | 60 | 40 | 16 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-φ18 | |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-φ18 | |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 4-φ18 | |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ18 | |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ18 | |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ23 | |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ23 | |
250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-φ23 | |
300 | 750 | 485 | 430 | 390 | 40 | 4 | 12-φ23 |
PN (MPA) | DN (mm) | L | D | D1 | D2 | D6 | b | f | Z-φD |
4.0 | 10 | 130 | 90 | 60 | 40 | 35 | 16 | 2 | 4-φ14 |
15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4-φ14 | |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4-φ14 | |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4-φ14 | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4-φ18 | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4-φ18 | |
50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4-φ18 | |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 8-φ18 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 8-φ18 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 8-φ23 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-φ25 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 8-φ25 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 12-φ30 | |
6.4 | 10 | 170 | 100 | 70 | 50 | 35 | 18 | 2 | 4-φ14 |
15 | 170 | 105 | 75 | 55 | 41 | 18 | 2 | 4-φ14 | |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 2 | 4-φ18 | |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 2 | 4-φ18 | |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 2 | 4-φ23 | |
40 | 260 | 165 | 125 | 95 | 76 | 24 | 3 | 4-φ23 | |
50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 8-φ23 | |
65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 8-φ23 | |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 8-φ23 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 8-φ25 | |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 8-φ30 | |
150 | 550 | 340 | 20 | 240 | 204 | 38 | 3 | 8-φ34 | |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 12-φ34 |
