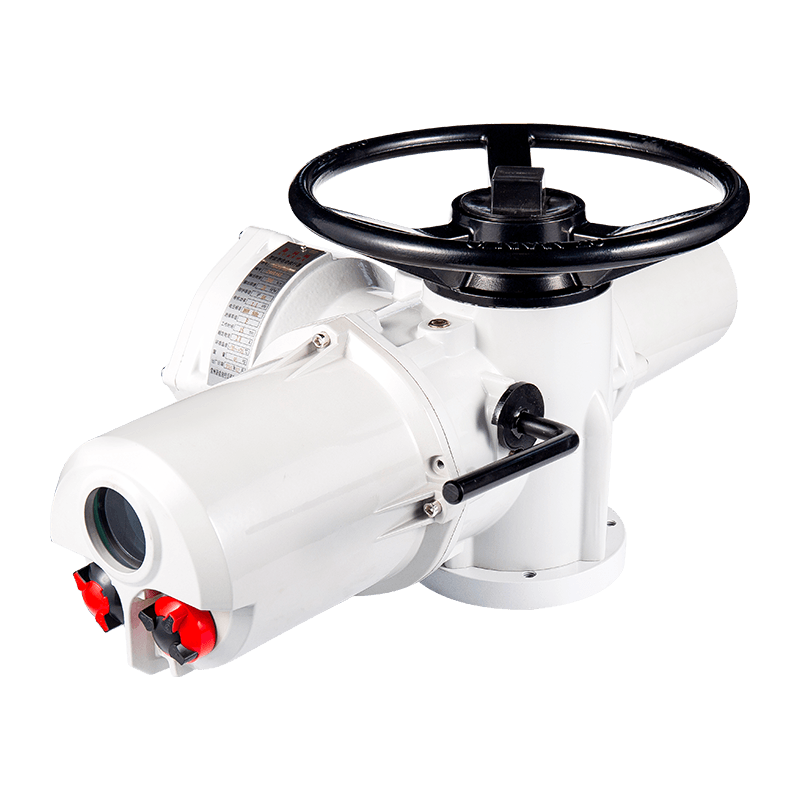

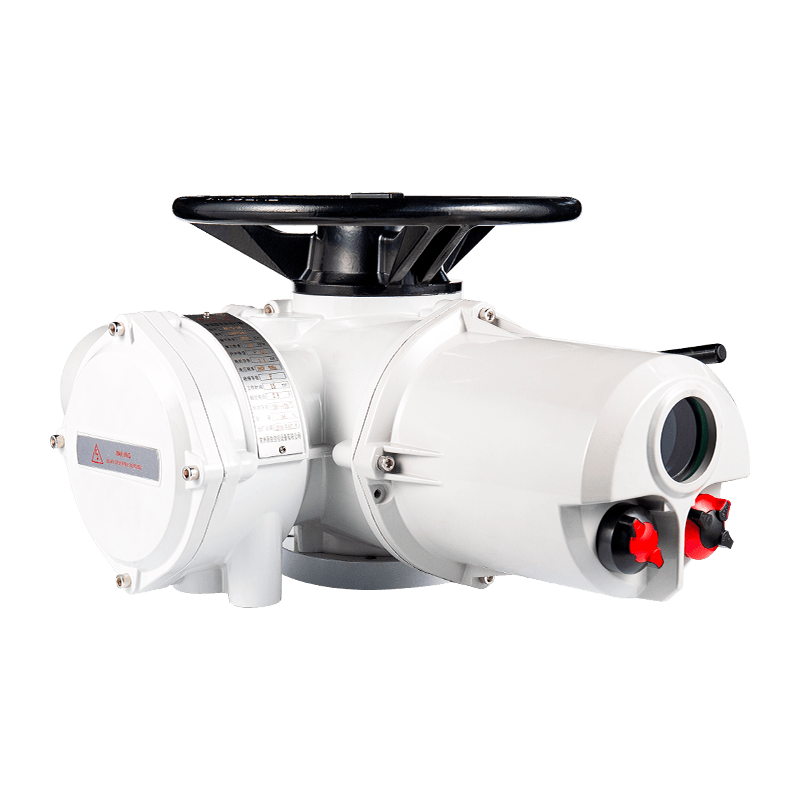

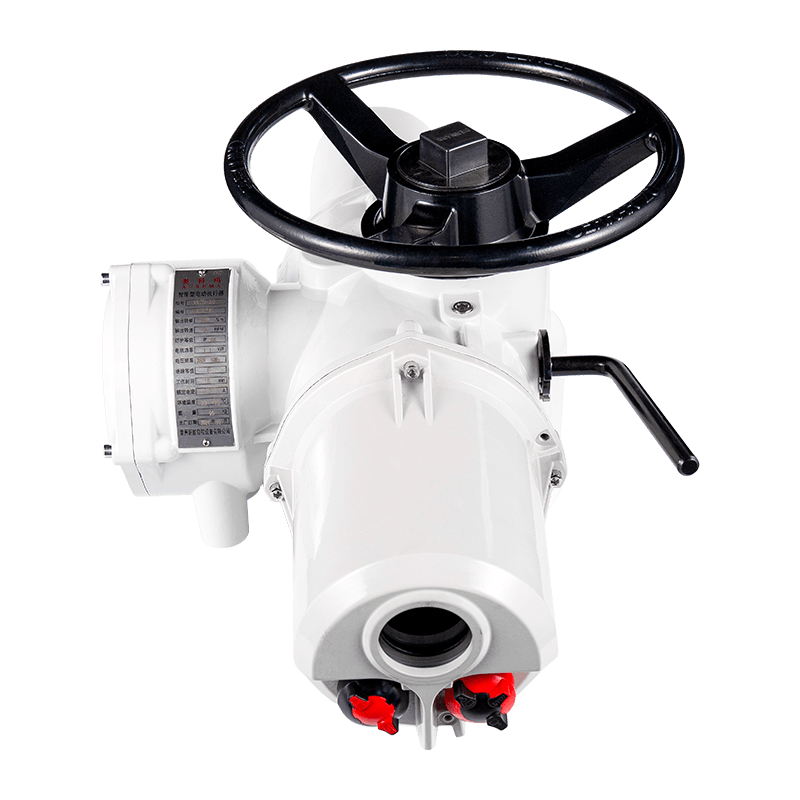

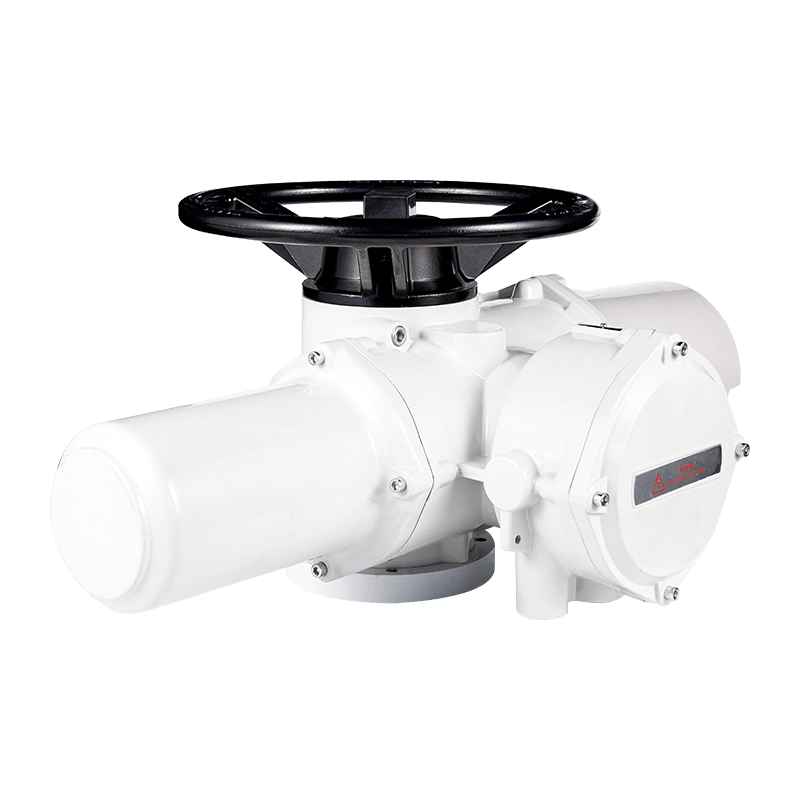

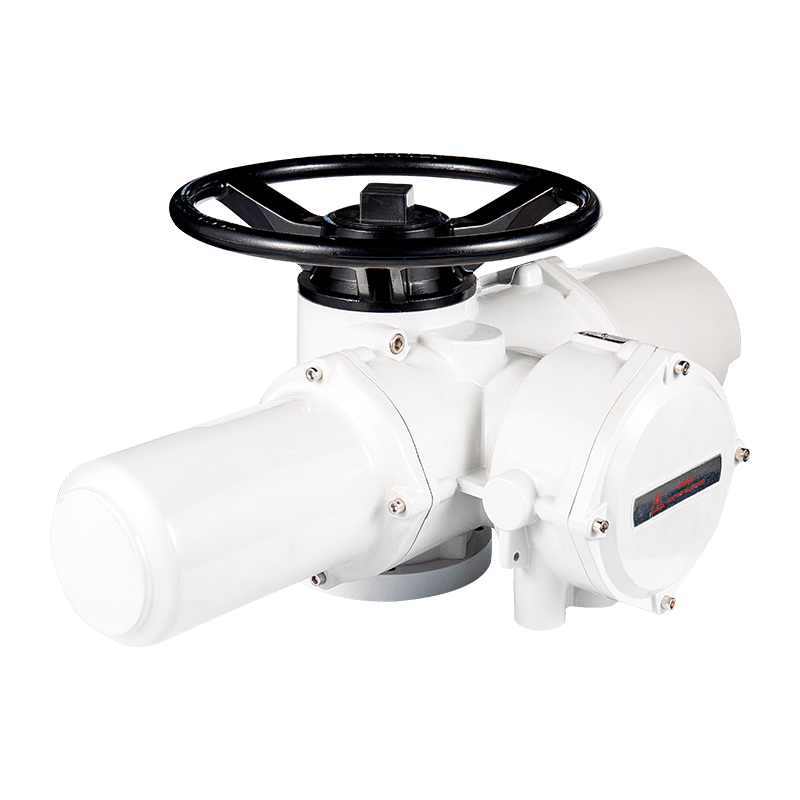

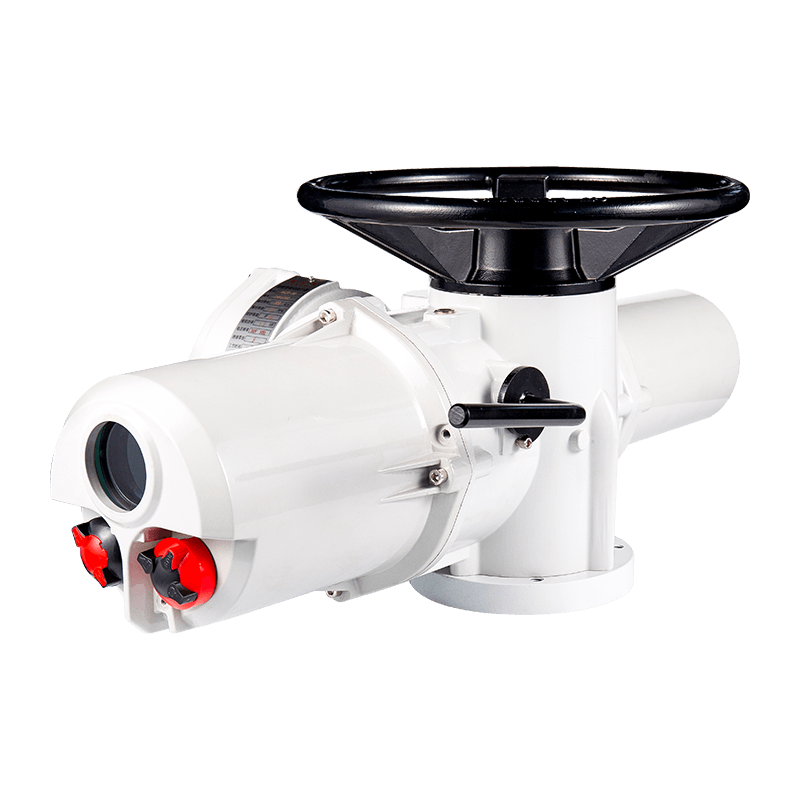

AK, Akz Multi Turn Intelligent Electric Actuator

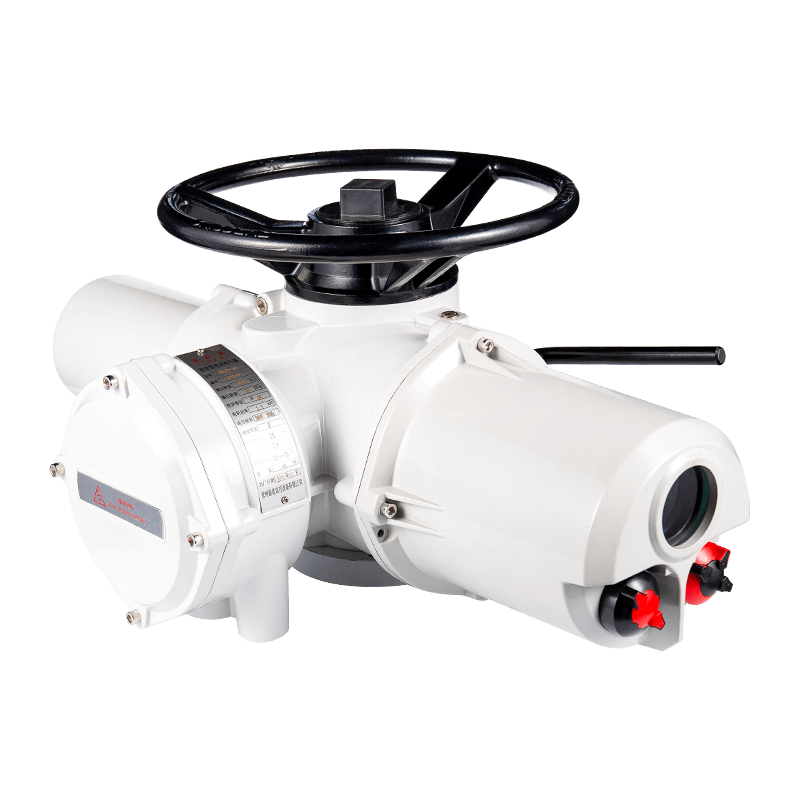

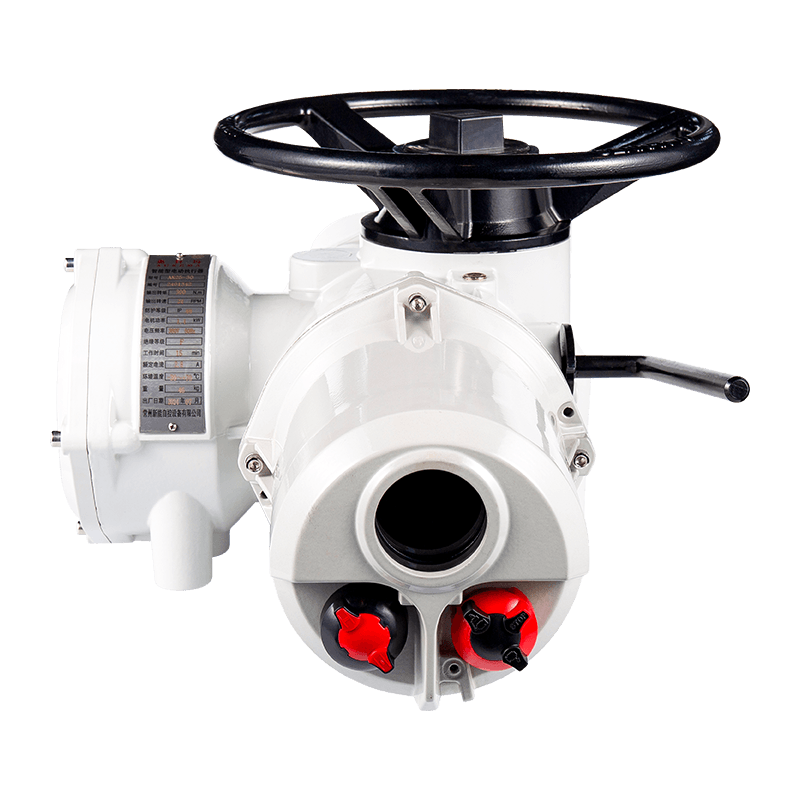

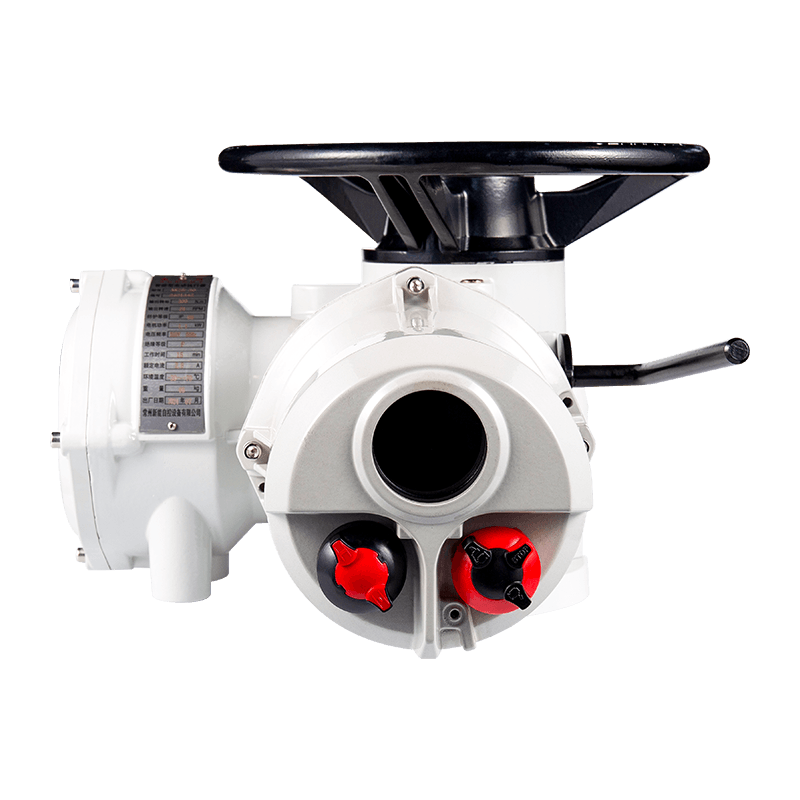

Ang Aukema Rotary Intelligent Electric Actuator ay may dalawang uri ng control: AK Intelligent Switch Type at AKM Intelligent Adjustment Type. Angkop para sa pagkontrol sa mga balbula ng mundo, mga balbula ng gate, mga balbula ng throttle, mga balbula ng gate ng tubig at iba pang mga balbula, ito ay isang bagong henerasyon ng mga dalubhasa sa control ng balbula.

Kumuha ng Quote

AK, AKZ three-phase na data ng pagganap

Modeloo	Output Torque (NM)	Bilis ng Output (RPM)	Supply Voltage (V)	Numero ng Power Phase (PH)	Kadalasan (Hz)	Nominal Power (KW)	Na -rate na kasalukuyang (a)	Sanggunian ng Sanggunian (kg)
AK18	100	18	380	3	50	0.25	0.76	30
		24	380	3	50	0.25	0.76
		36	380	3	50	0.37	1.07
		48	380	3	50	0.37	1.07
	150	18	380	3	50	0.37	1.07
		24	380	3	50	0.37	1.07
		36	380	3	50	0.55	1.54
		48	380	3	50	0.55	1.54
AK25	200	18	380	3	50	0.55	1.54	46
		24	380	3	50	0.75	1.99
		36	380	3	50	1.1	2.8
		48	380	3	50	1.1	2.8
	300	18	380	3	50	0.75	1.99
		24	380	3	50	1.1	2.8
		36	380	3	50	1.5	3.65
		48	380	3	50	1.5	3.65
AK35	500	18	380	3	50	1.5	3.65	69
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
	600	18	380	3	50	1.5	3.65
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
AK40	900	18	380	3	50	2.2	5.05	190
		24	380	3	50	2.2	5.05
		36	380	3	50	3	6.64
	1200	18	380	3	50	2.2	5.05
		24	380	3	50	3	6.64
		36	380	3	50	4	8.62
AK70	1800	18	380	3	50	4	8.62	200
		24	380	3	50	4	8.62
		36	380	3	50	5.5	11.5
AK90	2500	18	380	3	50	4	8.62	203
		24	380	3	50	5.5	11.5
		36	380	3	50	7.5	15.3
AK95	3000	18	380	3	50	5.5	11.5	205
		24	380	3	50	7.5	15.3
		36	380	3	50	10	19.5

Mga AKS Single-Phase Actuator Performance Data

Model	Output Torque (NM)	Bilis ng Output (RPM)	Supply Voltage (V)	Numero ng Power Phase (PH)	Kadalasan (Hz)	Nominal Power (KW)	Na -rate na kasalukuyang (a)	Sanggunian ng Sanggunian (kg)
AKS18	100	18	220	2	50	0.2	1.7	30
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
	150	18	220	2	50	0.2	1.7
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
AKS25	200	18	220	2	50	0.9	6.5	46
		24	220	2	50	0.9	6.5
		36	220	2	50	0.9	6.5
	300	18	220	2	50	1.1	7
		24	220	2	50	1.1	7.7
		36	220	2	50	1.1	7.7

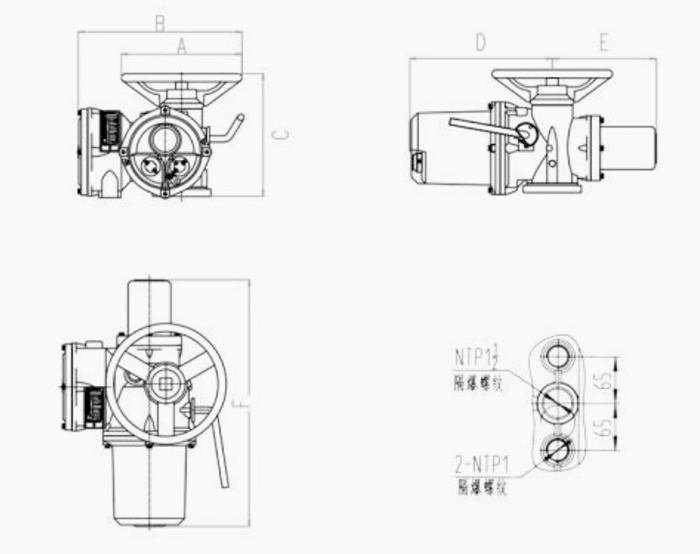

AK, Akz actuator panlabas na sukat

Uri ng AK18-40

Mga parameter ng actuator \ Mga pagtutukoy ng Actuator	A	B	C	D	E	F
AK18	320	425	305	360	270	630
AK25	360	460	330	395	355	750
AK35	420	515	365	400	360	760
AK40	850	785	480	510	480	990

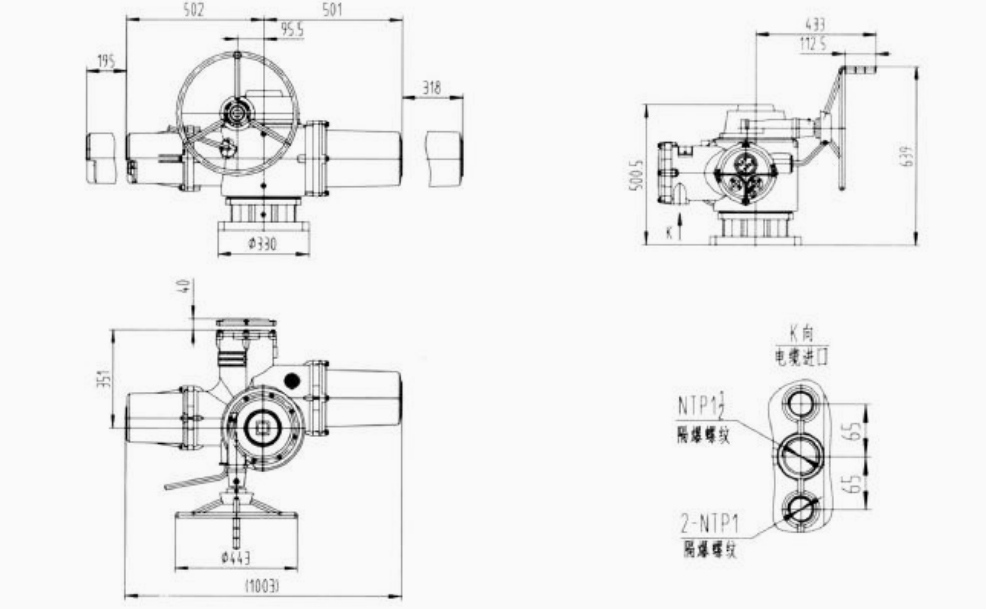

AK70-95 Uri

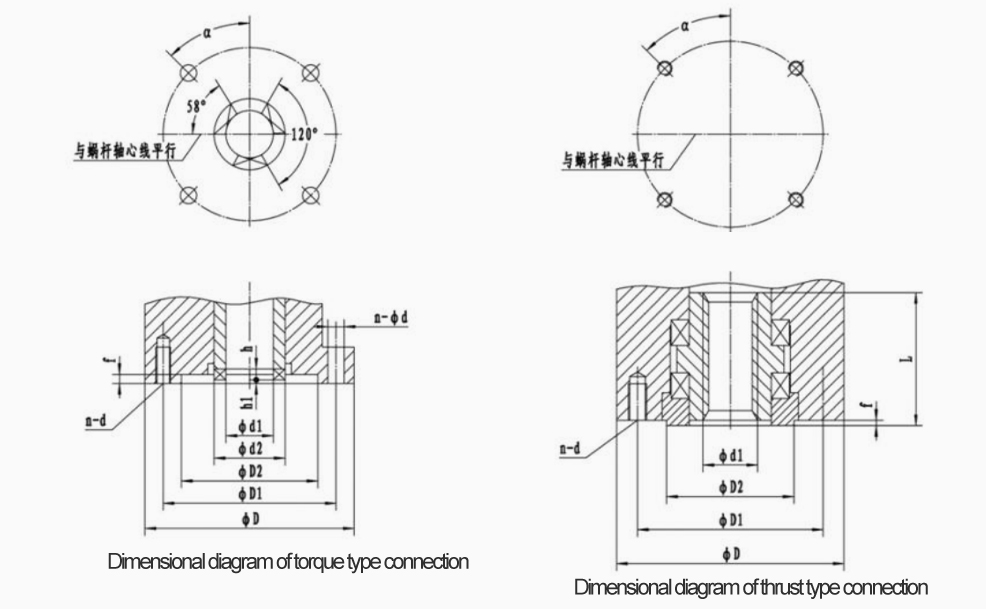

AK, AKZ Actuator Flange size

Laki ng Koneksyon ng Koneksyon ng Torque (JB2920)

Mga parameter ng actuator \ Mga pagtutukoy ng Actuator	D	D1	D2	Di	D2	d	h	hi	f	b
AK18	φ145	Φ120	φ90	φ30	φ45	4-m10	11.5	2	5	23.5
AK25	φ185	φ160	φ125	φ42	φ58	4-M12	10.5	2	5	25
AK35	φ225	φ195	φ150	φ50	φ72	4-M16	14	2	5	24
AK40	φ275	φ235	φ180	φ62	φ82	4-φ22	14	2	5	21
AK70-95	φ330	φ285	φ220	φ72	φ98	4-φ26	16	2	6	30

Laki ng koneksyon ng uri ng push (GB12222)

Mga parameter ng actuator \ Mga pagtutukoy ng Actuator	Numero ng flange	D	D1	D2 (F8)	f	D (max)	d	L	n	α
AK18	F10	125	102	70	3	T28	M10	40	4	45 °
AK25	F14	175	140	100	4	T36	M16	55
AK35	F16	210	165	130	5	T44	M20	70
AK40	F25	300	254	200		T60	M16	90	8	22.5 °
AK70-95	F30	350	298	230		T70	M20	110	8	22.5 °

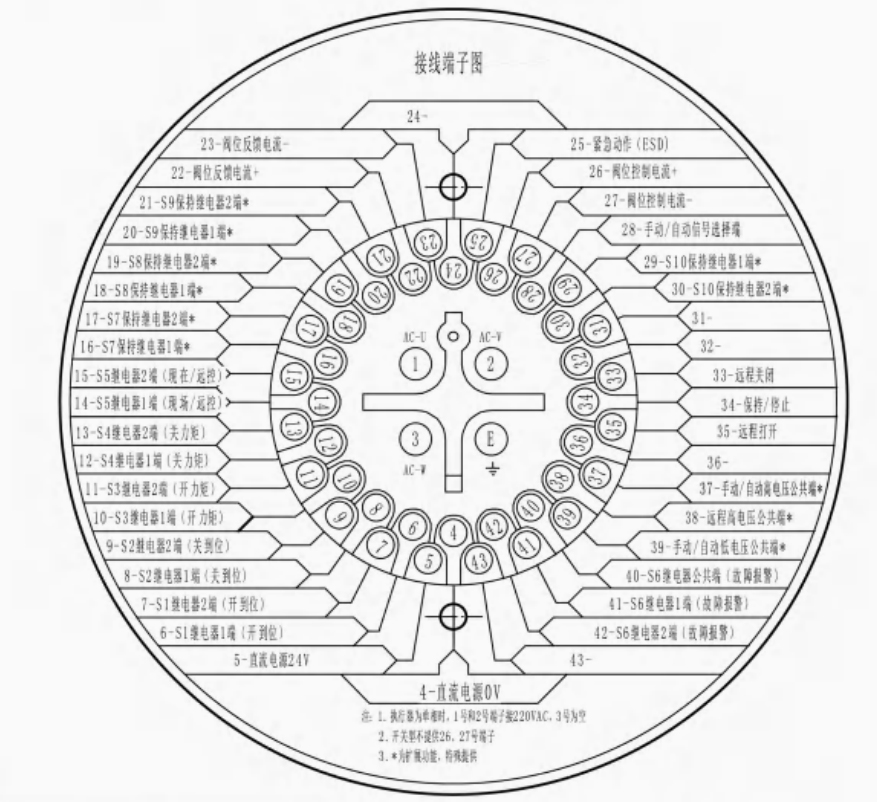

Paghahambing ng tsart ng mga terminal ng mga kable ng AK at AKZ

Terminal block serial number	Kahulugan ng terminal block	Terminal block serial number	Pangalan ng terminal block	Terminal block serial number	Pangalan ng terminal block
	Grounding character (saligan)	16	S7 Hold Relay 1 End*	31
1	380vac1 **	17	S7 Hold Relay 2*	32
2	380vac2 **	18	S8 Hold Relay 1 End*	33	Remote shutdown
3	380VAC3 **	19	S8 Hold Relay 2 Terminals*	34	Hold/Stop
4	DC Power Supply 0V (24V DC Power Supply "-" Output)	20	S9 hold relay 1 end*	35	Buksan nang malayuan
4	DC Power Supply 0V (24V DC Power Supply "-" Output)	21	S9 Hold Relay 2 Terminals*	36
5	DC Power Supply 24V (24V DC Power Supply "" Output)	22	4-20mA Posisyon ng Feedback Kasalukuyang Output	37	Manu -manong/Awtomatikong Mataas na Boltahe Karaniwang Side*
5	DC Power Supply 24V (24V DC Power Supply "" Output)	23	4-20mA Posisyon ng Feedback ng Posisyon Kasalukuyang Output-	38	Remote High Voltage Commons*
6	S1 Relay End 1 (Buksan sa Lugar)	24		39	Manu -manong/Awtomatikong Mababang Boltahe Karaniwang Side*
7	Ang S1 Relay 2 ay nagtatapos (bukas sa lugar)	25	Emergency Action (ESD)	40	S6 Relay Common Terminal (Fault Alarm)
8	S2 relay 1 end (off sa lugar)	26	4-20mA Valve Position Control Kasalukuyang Input	41	S6 Relay End 1 (Fault Alarm)
9	Ang S2 Relay 2 ay nagtatapos (off sa lugar)	27	4-20mA Valve Position Control Kasalukuyang Input-	42	S6 Relay Terminal 2 (Fault Alarm)
10	S3 Relay Terminal 1 (bukas na metalikang kuwintas)	28	Manu -manong/awtomatikong pumipili ng signal	43
11	S3 Relay Terminal 2 (bukas na metalikang kuwintas)	29	S10 Hold Relay 1 End*
12	S4 Relay 1 End (Off Torque)	30	S10 Hold Relay 2 Terminals*
13	Ang S4 Relay 2 ay nagtatapos (metalikang kuwintas)	Babala! Bago kumonekta sa power supply, mangyaring sumangguni sa na -rate na halaga ng boltahe sa nameplate ng electric actuator. Kapag ang power supply ay three-phase 380V , Ikonekta ang No. 1.2.3 terminal, at kapag ang power supply ay single-phase 220V, ikonekta ang No. 1.2 terminal.
14	S5 Relay 1 End (Field/Remote Control)
15	S5 relay 2 dulo (patlang/remote control)

Mga pagtutukoy ng laki ng wiring cable cable: Ang gitnang inlet ay NPT1- kalahati, at ang dalawang port ng inlet sa magkabilang panig ay NPT1.
Apat na three-phase (380VAC/50Hz) mga terminal ng kapangyarihan at tatlong single-phase (220VAC/50Hz) na mga terminal ng kapangyarihan, na may isang detalye ng M5. Mayroong isang kabuuang 43 mga terminal ng signal, na may isang detalye ng M4.
Intelligent Switch Type: 3-core power cord; Control wire 3-core; 15 core signal cable.
TANDAAN: Kung kailangan mong palawakin ang higit pang mga contact sa tagapagpahiwatig ng katayuan o kontrol sa bus at magkaroon ng mga espesyal na kinakailangan, mangyaring makipag -ugnay sa supplier o sa aming kumpanya.
